CSS transform

oorzc2022年9月29日大约 9 分钟

CSS transform

一、基本知识

1.1 坐标系统

在常规的网页排版布局中，每一个 HTML 元素，比如<div>，都有一个初始坐标系统：坐标原点位于元素的左上角，X 轴水平向右(排版方向为从左向右时)，Y 轴垂直向下，Z 轴指向观察者（也就是屏幕外的我们）。初始坐标系的 Z 轴并不算是三维空间，而是像z-index那样作为参照，决定网页元素的绘制顺序，绘制顺序靠后的元素将覆盖绘制顺序靠前的。

但是，对元素进行 3D transform 变化的时候，所参照的坐标系统并不是元素的初始坐标系统，而是一个新的坐标系统：坐标原点位于元素的中心点，而 X、Y、Z 轴的方向不变。如果想要改变这个坐标系的原点位置，使用 CSS transform-origin属性。transform-origin的默认值是50% 50%，因此，默认情况下，transform 坐标系的原点位于元素中心。

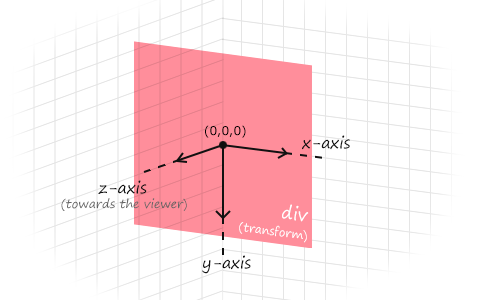

CSS transform 坐标系统
CSS transform 坐标系统

1.2 transform 变换

通过 CSS transform 属性，能给元素设置一个或多个变换。这些变换包括：

  • rotate 旋转指定角度。包括：rotate(x-deg, y-deg, z-deg)、rotateX(deg)、rotateY(deg)、rotateZ(deg)。
  • translate 移动一定距离。包括：translate(x, y, z)、translateX(x)、translateY(y)、translateZ(z)。
  • skew 变形。

1.3 变换顺序

每一个变换函数不仅改变了元素的显示，同时也会同步改变和元素关联的 transform 坐标系统。

当变换函数依次执行时，后一个变换函数总是基于前一个变换后的新 transform 坐标系。所以使用多个变换函数的时候，需要注意到其使用顺序。

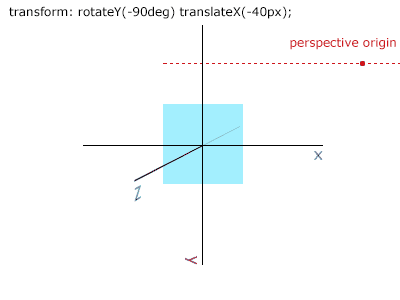

例如，下面一个包含两个变换函数的 transform 的效果（gif）：

两个变换函数效果
两个变换函数效果

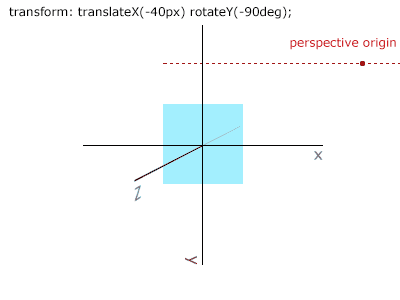

如果交换这两个变换函数的顺序，是这样的效果：

交换顺序
交换顺序

可以看到，由于坐标系会随着每一次变换发生改变，因此不同顺序的情况下，元素最终的位置也不同。

对此还有一种解释，即变换函数是通过数学上的矩阵乘法运算完成的，而矩阵的乘法是不满足交换律的。任意坐标空间内的变换函数或者变换函数的组合，都可以转换为一个矩阵（还有一个矩阵小工具可以帮你做这个转换）。

1.4 示例：正方体

现在来做一个正方体，现在先不用考虑perspective。正方体有六个面，然后需要用一个元素来装这六个面，所以 html 是：

<div class="cube">
    <div class="surface surface-1">1</div>
    <div class="surface surface-2">2</div>
    <div class="surface surface-3">3</div>
    <div class="surface surface-4">4</div>
    <div class="surface surface-5">5</div>
    <div class="surface surface-6">6</div>
</div>

对应的 css 是（边长 120px，省略浏览器私有前缀，后文同）：

.cube{
    position: absolute;
    transform-style: preserve-3d;
}
.cube .surface{
    position: absolute;
    width: 120px;
    height: 120px;
    border: 1px solid #ccc;
    background: rgba(255,255,255,0.8);
    box-shadow: inset 0 0 20px rgba(0,0,0,0.2);
    line-height: 120px;
    text-align: center;
    color: #333;
    font-size: 100px;
}
.cube .surface-1 {
    transform: translateZ(60px);
}
.cube .surface-2 {
    transform: rotateY(90deg) translateZ(60px);
}
.cube .surface-3 {
    transform: rotateX(90deg) translateZ(60px);
}
.cube .surface-4 {
    transform: rotateY(180deg) translateZ(60px);
}
.cube .surface-5 {
    transform: rotateY(-90deg) translateZ(60px);
}
.cube .surface-6 {
    transform: rotateX(-90deg) translateZ(60px);
}

其中，transform-style: preserve-3d;保证所有子元素都处于同一个三维空间（这里是三维渲染上下文 3D rendering context）内，也就是告诉浏览器你是想用这些元素做一个三维场景，而不仅仅只是要单个元素的简单三维效果。

position: absolute;是一个习惯做法，因为三维物体并不符合一般平面网页内容的排版，所以我们会比较多地希望它不要占据布局空间。

6 个面位置都不一样，但却都有translateZ(60px);，你已经知道这是因为巧妙搭配了在它之前的变换函数。

一旦构成正方体的 6 个div.surface的位置确定后，就可以操作它们的父元素div.cube来整体移动、旋转这个正方体。

效果可以查看这里：正方体

1.5 三维空间视觉效果

网页里的三维场景摄像机效果需要用的是 CSS 中的perspective和perspective-origin属性。

perspective定义摄像机（也就是作为观众的我们）到屏幕的距离，perspective-origin定义摄像机观察到的画面中的灭点（vanishing point，消失点）的位置。虽然它们并不能方便地让你直接定义摄像机的位置和观察角度等，但只要适当地应用它们，是可以一定程度上控制摄像机的画面效果的。

网页里的摄像机一般是这样用的：

<div class="camera">
    <div class="cube1"></div>
    <div class="cube2"></div>
    <!-- more 3d objects... -->
</div>
.camera{
    position: relative;
    perspective: 1200px;
    perspective-origin: 50% 50%;
    transform-style: preserve-3d;
}

在网页里，无论你搭建了怎样的三维场景，只要你希望它显示出来，就应该像这样把构成场景的三维物体都放在一个容器元素里，然后为容器元素添加摄像机属性（perspective和perspective-origin）。

此外，还需要注意添加transform-style: preserve-3d;以保证多个三维物体都位于同一空间（这样才有三维引擎的味道，对吧？）

例子：这个场景里有三个正方体，然后摄影师正在做弹跳练习（限支持3d transform的浏览器）：

perspective-origin的两个值有一点像指定 x 轴和 y 轴的感觉。想要向更深处前进，不能这样移动摄像机，你需要换一个思路，参照相对运动的关系，改为让整个三维场景向你移动。不过，说到这里，前面提到的摄像机的另一个属性，perspective，为什么它不行呢？

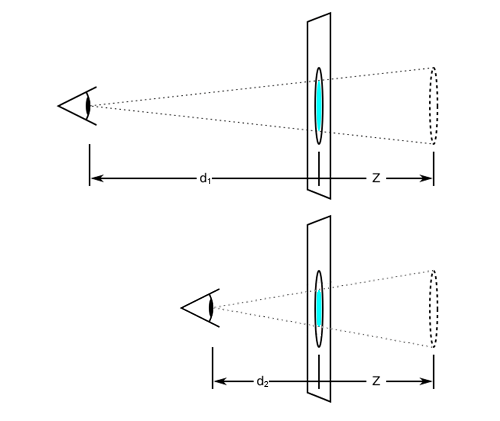

perspective代表摄像机距离屏幕的距离，看上去和 z 轴深度非常近似。但是，它并不等同于摄像机的 z 坐标位置（perspective还只能取正值），而是会影响摄像机本身的其他属性。下面用这个图说明perspective的值变化的效果（修改自 w3c 的配图）：

图中d1和d2分别表示两个不同的perspective的值，其中d2小于d1。然后，你会惊奇地发现，一个原本位于屏幕之后（z坐标为负值）的物体，竟然是随着“走近”而变得更小了！显然，这不符合我们在三维空间里运动的基本感受。其原因是，网页的三维投影平面是固定的，perspective在改变摄像机的位置的同时，也同时改变了摄像机本身的其他属性。

所以，一般来说，perspective应维持一个固定的值。想要用 3d transform 做出在三维空间里自由移动的效果（就像各种 3d 游戏），应该通过相对运动的方法实现。

二、影响

2.1 对布局的影响

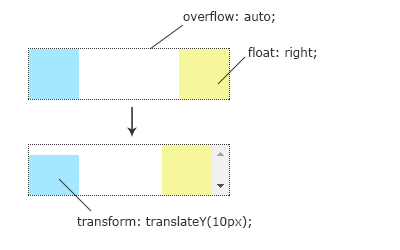

transform 影响的是视觉渲染，而不是布局。因此，除以下情况外，transform 不会影响到布局：

这个因为overflow生成滚动条从而影响布局的反例，也发生于position: relative;再进行偏移的情况。

2.2 对 HTM 文档流的影响

对于 transform 对 HTML 文档流的影响，W3C spec 中有如下描述：

In the HTML namespace, any value other than none for the transform results in the creation of both a stacking context and a containing block. The object acts as a containing block for fixed positioned descendants.

大致意思是：

在 HTML 内，没有其他操作比对一个即是层叠对象又是容器块的 DOM 进行 transform 变换更没有意义的了。这类对象也扮演着positioned(主要是absolute/fixed)子孙元素容器的角色。

在普通 HTML 文档流中，DOM 元素的定位方式默认是position: static;，是从上往下、从左往右的排布。而我们可以更改position设置而调整其位置。但是对于position: fixed;的 DOM 元素，transform 操作会更改其表现。

比如，对于如下的 HTML 代码：

<body>
    <header style="position: fixed; top: 0; width: 100%; background: red;">header</header>
    <div style="height: 2000px;"></div>
    <footer style="position: fixed; bottom: 0; width: 100%; background: blue;">footer</footer>
</body>

header和footer元素是分别固定在页面顶部和底部，而不会随着页面的滚动而滚动的。但是如果给html或body元素添加上transform: translate3d(0,0,0);，就会发现，原本position: fixed;的两个元素都不听话了，会随着屏幕进行滚动。

这是由于：position: fixed;的参考对象并不是大家所说的屏幕，而是一个viewport对象，一般地一个页面(document.documentElement)会生成一个viewport。fixed元素都是以此为容器进行定位的。

当给body(或html)加了 transform 属性以后，整个 body DOM 既会产生相应的变换，但此时的“整个”仅是指body下标准文档流元素，对于那些position: absolute; / position: fixed;元素，因为已经脱离了 body 所属的文档流，所以无法凭借 body 的变换使自己也自然的达到相应的变换效果。

此时，浏览器为了让此类 DOM 得到相应的变化，会产生一个新的 viewport，这个 viewport 作为定位元素的容器存在，包含着fixed和absolute定位的元素。同时这个 viewport 会响应 body 的 transform 变换效果，从而让里面那些脱离文档流的 positioned 元素也能进行变换。

另一方面，当这个 viewport 随着“本尊” DOM 同步滚动的时候，会带着fixed元素一块滚，此时会产生一种类似absolute的诡异效果。

在一些移动端设备(或 APP)上，给<video>标签的播放默认开启的硬解码，此时也会产生上述现象，视频会"浮"在页面上面，不会随页面元素正常滚动。

还有一些低版本移动端浏览器上，也会出现类似的情况。

其实上面的情况不只会发生在body上，一个任意的 DOM 添加了 transform 之后都会生产一个类似 viewport 的效果。

2.3 left、top 等常规属性对 3d transform 的影响

相对于 transform 的translate3d()这类改变空间位置的变换函数，原来 css 里就有的定位属性left、top似乎会让情况变得很复杂。

对此，有一个比较推荐的分析方式：就三维空间的位置而言，常规属性left、top，甚至margin-left等，是先生效的，它们的效果其实只有一个，就是改变元素的初始位置，从而改变元素的transform-origin的那个原点位置，然后三维空间的 transform 是后生效的，它会再基于前面的transform-origin继续改变位置。

2.4 perspective-origin 和 transform-origin 的区别

perspective-origin是一个摄像机的属性，定义的是透视画面的灭点，而transform-origin是任意元素都有的，定义的是的元素的 transform 坐标系的原点。

三、参考

  1. 3d transform 坐标系统
  2. CSS3 transform 对HTML文档流带来的影响
